Abbau Scheinwerferhalter

[Bobbin]

Hallo zusammen,

ich möchte den Scheinwerferhalter ( https://www.ersatzteile-motorrad-bmw.de ... /546870133 ) ausbauen. Die Schrauben habe ich alle entfernt, Scheibe und Spiegel demontiert. Aber es hängt oben links und rechts neben dem Cockpit. Wie ist denn dort die Verbindung?

Danke - Gruß Bobbin

[Bärle]

Servus,
Vielleicht hilft dir das.
Gruß Rainer

Scheinwerferträger ersetzen.pdf

(432.93 KiB) 269-mal heruntergeladen

[Bobbin]

Danke Rainer, für den Tipp. So sieht es bei mir aus:

Tilt it forward; tja, dort greift Plastik in Plastik, einmal falsch gebogen und ich habe einen Dreiteiler. Das möchte ich vermeiden. Und freiwillig löst es sich nicht.

Btw: den Erfinder der Befestigung der Spiegel, besonders links, wünsche ich für den Rest seines Lebens, die Dinger de- und montieren zu müssen - wie kann man nur so einen Murks konstruieren.

Gruß Bobbin

[Bobbin]

So, es ist auseinander - am Scheinwerferhalter sind kleine Nasen, die in Ösen greifen - am schmalen Stück jeweils eine, am breiteren zwei. Man muss mit einem dünnen Hebel die Ösen etwas nach unten begen, damit die Nasen nicht abbrechen, sondern rauskommen.

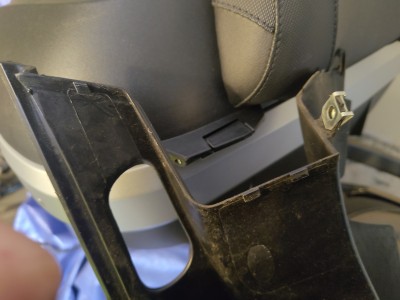

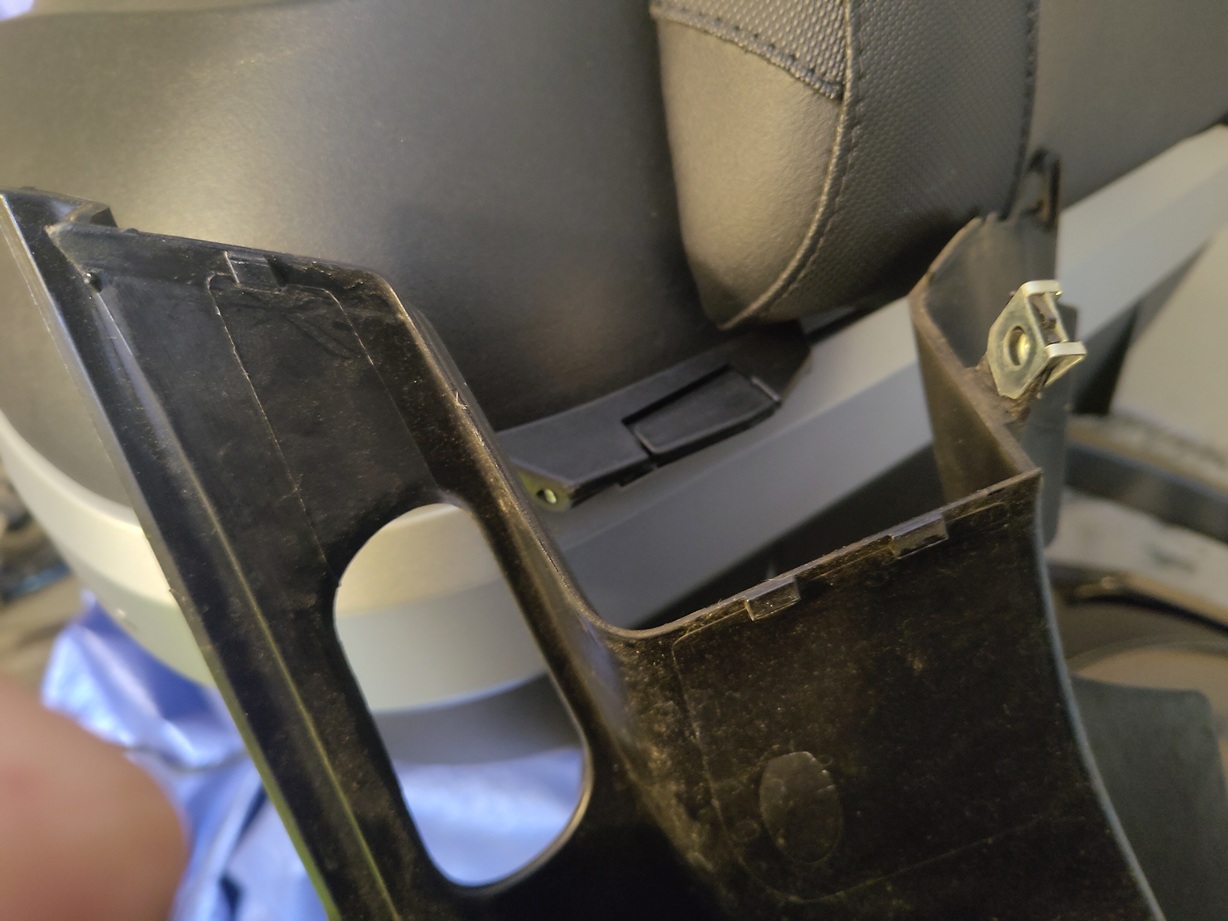

Im ersten Bild ist der Scheinwerferhalter ausbaut, die linke Seite, von unten gesehen - das Loch ist dort, wo der Spiegel rauskommt. Da sieht man die kleinen Nasen.

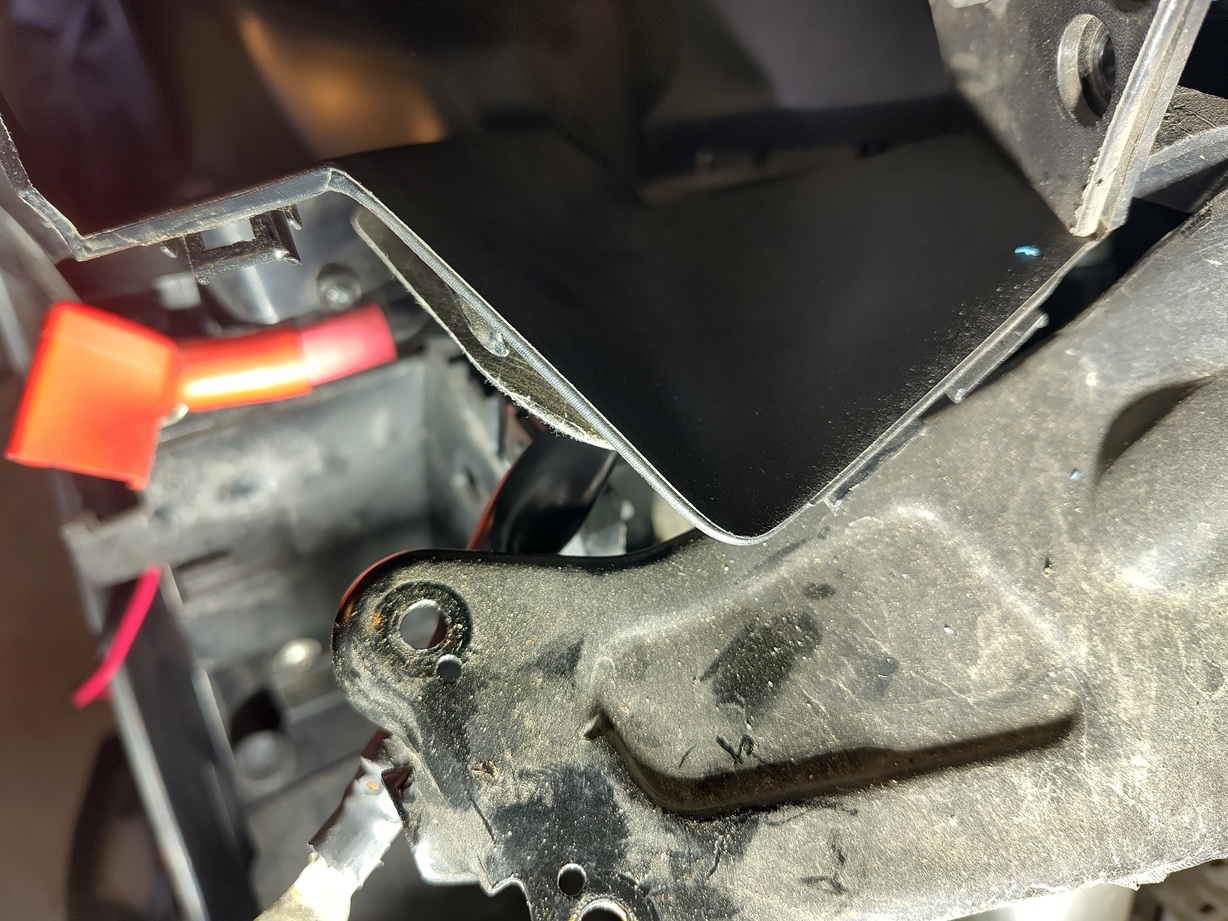

Das zweite Bild zweigt die rechte Seite von oben, das rote ist der Pluspol der Batterie. Da sieht man die Ösen, die man nach unten drücken muss - drei Stück gleichzeitig

Gruß Bobbin
