Re: Signalhorn - Hupe

Beitrag von Silizium » Mi 26. Aug 2020, 21:27

Ich zeigt dir mal meinen Umbau (C650GT Bj2016) von der originalen "BMW Clartonhorn Signalhorn 335Hz"
auf ein "Stebel TM802 MAGNUM BLACK 12V 410Hz" Tuter ;)
und das ganze ist Rückbaufähig, weil ich den "BMW Reparaturstecker 2pol - 83 30 0 402 344" für 9,77 Euro verwendet habe.

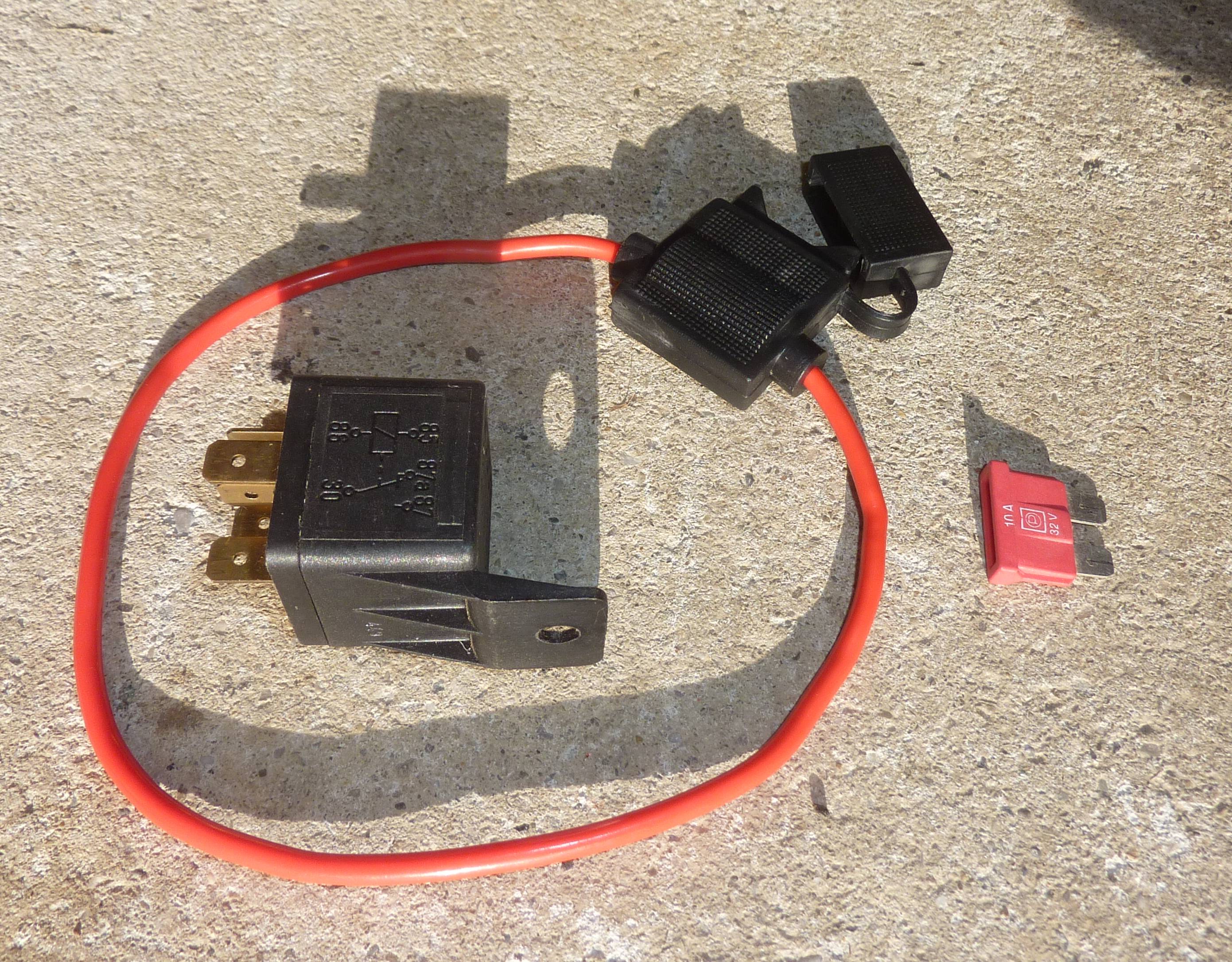

Lastrelaise ist wichtig da,...
...für den Strom zum Signalhorn kein Relais (3x Mini Relais Gelb 61 36 6902041) in Verwendung ist!
Es kann nur ein Leistungsmodul aus der Zentralelektronik sein.
Wird teuer bei Überlastung!
BMW Horn - 3,5A Anlaufstrom
Stebel Horn Magnum Low - 4,5A Anlaufstrom

Gruß aus München rauch
Dateianhänge

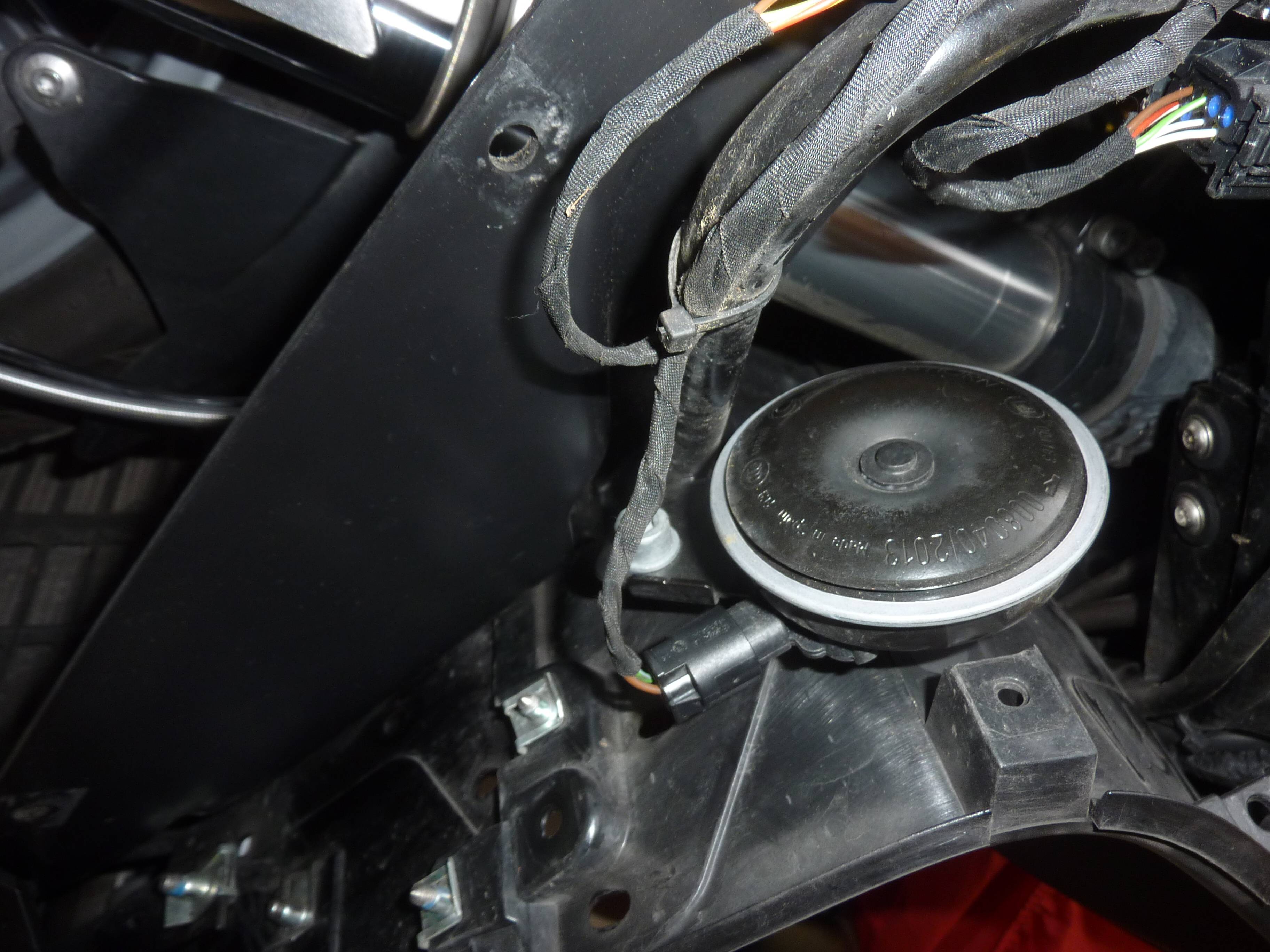

1.BMW Clartonhorn 1.jpg

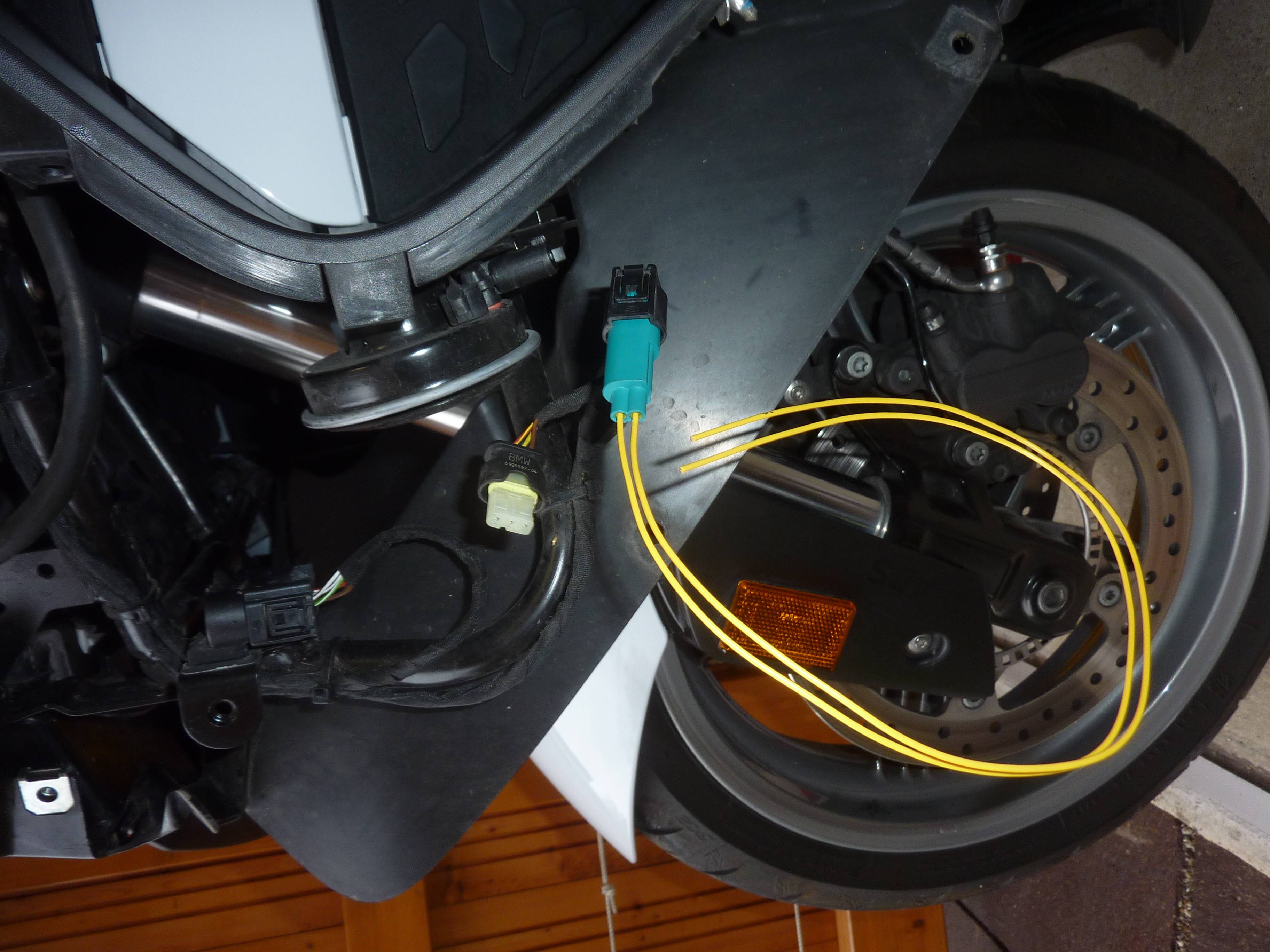

2.Stecker Horn Reparaturstecker.jpg

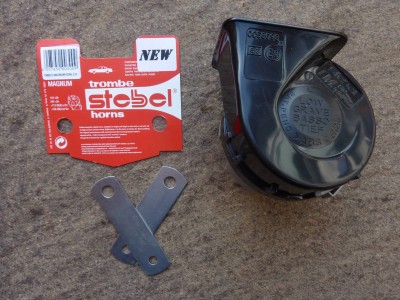

3.Stebel Horn Low 2.jpg

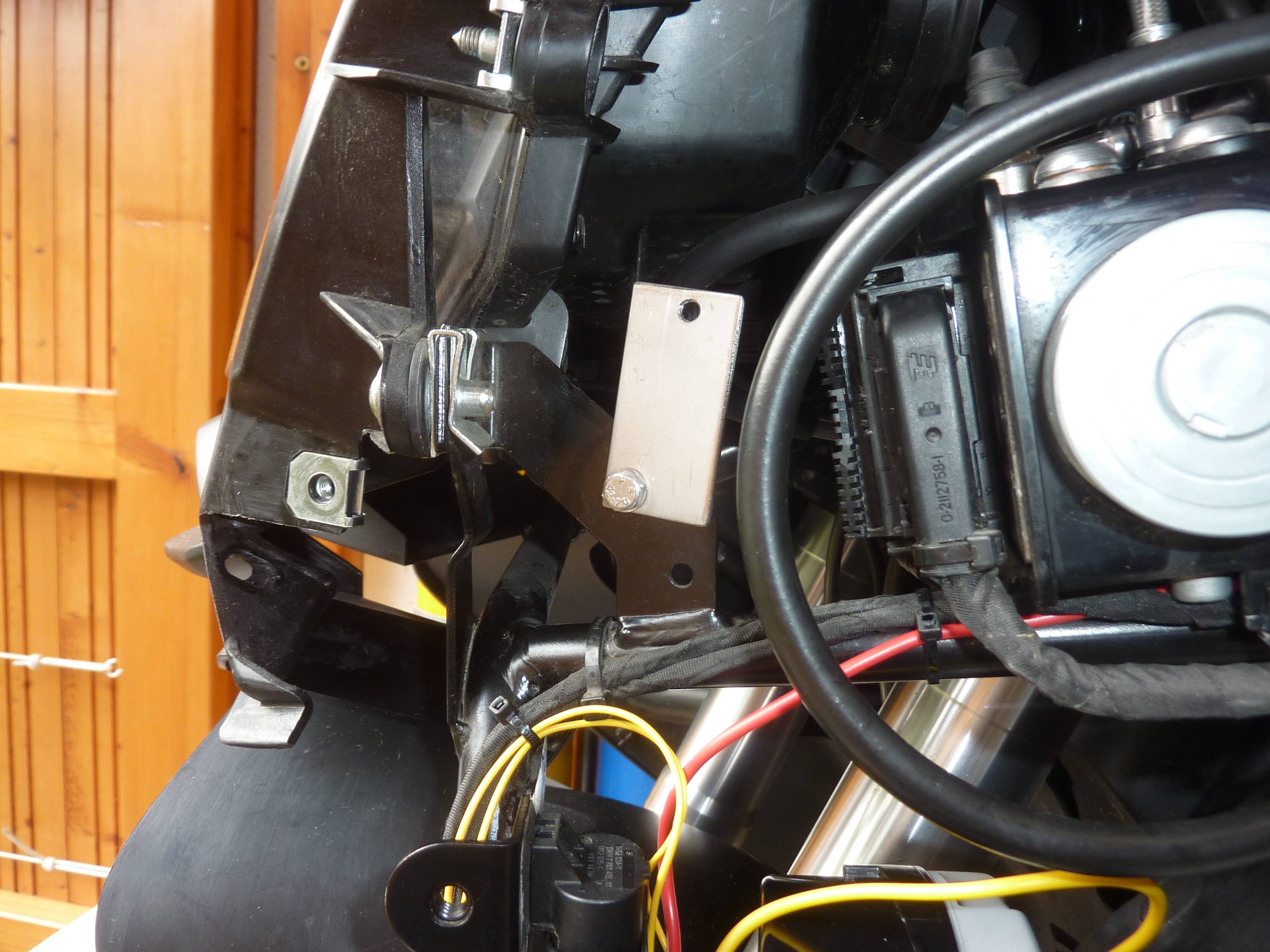

4.Relais Halter 2.jpg

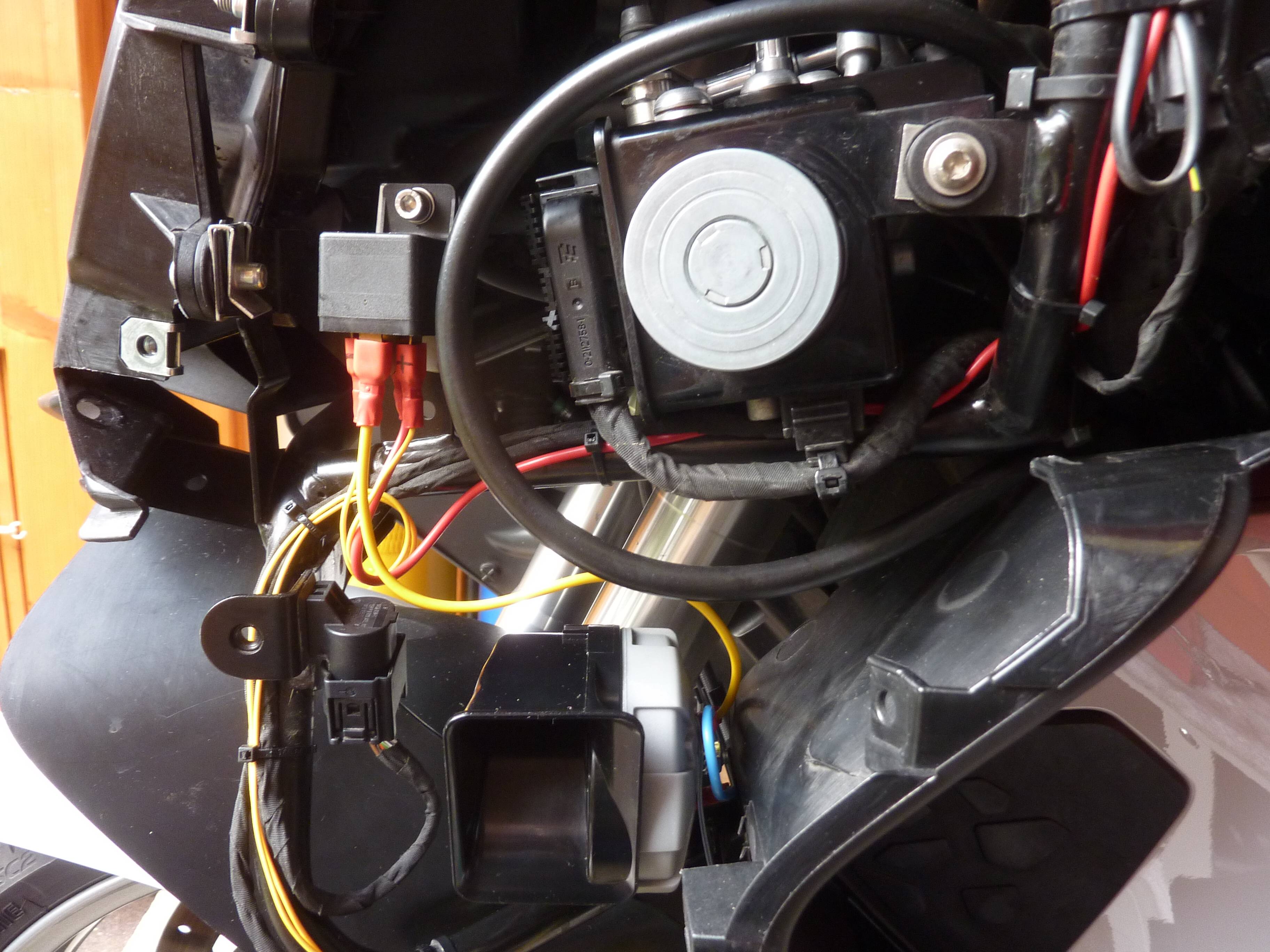

5.Umbau 9 - Kabel Relais.jpg

Benutzeravatar
Satelismax
Beiträge: 81
Registriert: Sa 13. Jul 2019, 15:36
Postleitzahl: 93080
Motorrad Scooter: BMW C 650 GT

Re: Signalhorn - Hupe

Beitrag von Satelismax » So 6. Dez 2020, 10:01

Hallo Silizium,

vielen Dank für Bilder und Beschreibung, wie du das Horn eingebaut hast. Den Hinweis auf das Relais finde ich gut. Hast du den Primärstrom direkt von der Batterie geholt? Welchen Halter hast du verwendet für die Montage des Horns, weil das Original liegt ja flach.
Das wird eine richtig schöne Winterarbeit, das neue Horn einzubauen.

Allen eine besinnliche Adventszeit und bleibt´s gesund!
Mach das Machbare und lebe dein Leben
Satelismax

Benutzeravatar
Richard aus Düren
Beiträge: 25
Registriert: Sa 20. Jul 2019, 14:33
Postleitzahl: 52355
Motorrad Scooter: BMW C650 GT
Wohnort: 52355 Düren

Re: Signalhorn - Hupe

Beitrag von Richard aus Düren » So 6. Dez 2020, 12:37

.....hatte ich schon mal gepostet.... und ist nach wie vor mein Favorit!



Hallo Gemeinde....

...habe das Thema Hupe nochmal aufgenommen. Nachdecm ich 2 verschiedene Teile ausprobiert habe, letzlich nach Verbesserung
aber nicht wirklich zufrieden war, hat mich meine immer weitergeführte Suche auf die Denali Sound-Bomb geführt. Diese ist ein Kompressor-Horn
mit kleinem getrennten Kompressor in canbustauglicher Ausführung.
Mit ein wenig gutem Willen lässt sich das Horn oberhalb dem Platz der originalen Hupe ohne Halter mittels Kabelbinder noch gut, wenn auch
platzmäßigziemlich knapp und spack mit etwas KFZ-Polstermaterial gut und hinsichtlich des Schallaustritts nahezu optimal
montieren.
Der relativ kompakte Kompessor passt in die Lücke hinter dem Handschuhfach und lässt sich dort ebenfalls mit Kabelbindern und etwas
Polstermaterial sauber fixieren. Angeschlossen mit dem originalen Kabel-Reparatursatz hat dies Hupe einen unüberhörbaren (120 db), tollen Sound, dies
sogar mit einer E-Nummer.

Ich kann das Teil empfehlen. ThumbUP

Gruß Richard

Benutzeravatar
Silizium
Beiträge: 84
Registriert: Mi 24. Jun 2015, 21:14
Postleitzahl: 85649
Motorrad Scooter: C650GT (2016)
Wohnort: Brunnthal

Re: Signalhorn - Hupe

Beitrag von Silizium » Mi 9. Dez 2020, 20:25

Hi Satelismax
den Primärstrom habe ich direkt von der Batterie geholt über ein Kfz Flachsicherungs-Halter 2.5 mm² (Conrad, Bestell-Nr.: 852863, 3,69 Euro)
Hinweis: das zweite Kabel im Bild, am Pluspol der Batterie ist von meinem CTEK 56380 Komfort Indikator zum externen Laden (ein anderes Projekt von mir) winkG
Der Halter für die Montage des Horns sind die beiden silbernen Bleche (siehst du auf dem Bild oben mit dem Horn), die original mit der Lieferung des Horns zusammen kamen.
Immer beide Bleche zusammen benutzen. Diese müssen dann leicht im eingebauten Zustand in Form gebracht werden, damit Horn den Platz ausnutzen kann. Geht aber enfach. winkG

Na, dann viel Spass beim Schrauben ThumbUP
Gruß aus München
Dateianhänge

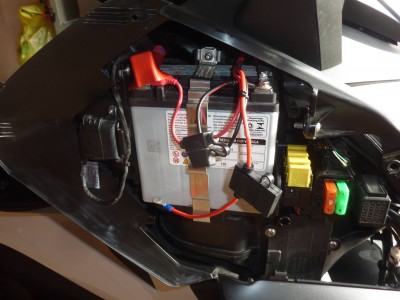

Umbau 1 - Zusatzspannung von der Batterie.jpg
Kfz Flachsicherungs-Halter 2.5 mm²
Umbau 2 - Zusatzspannung von der Batterie.jpg
Verlegung zum Pluspol

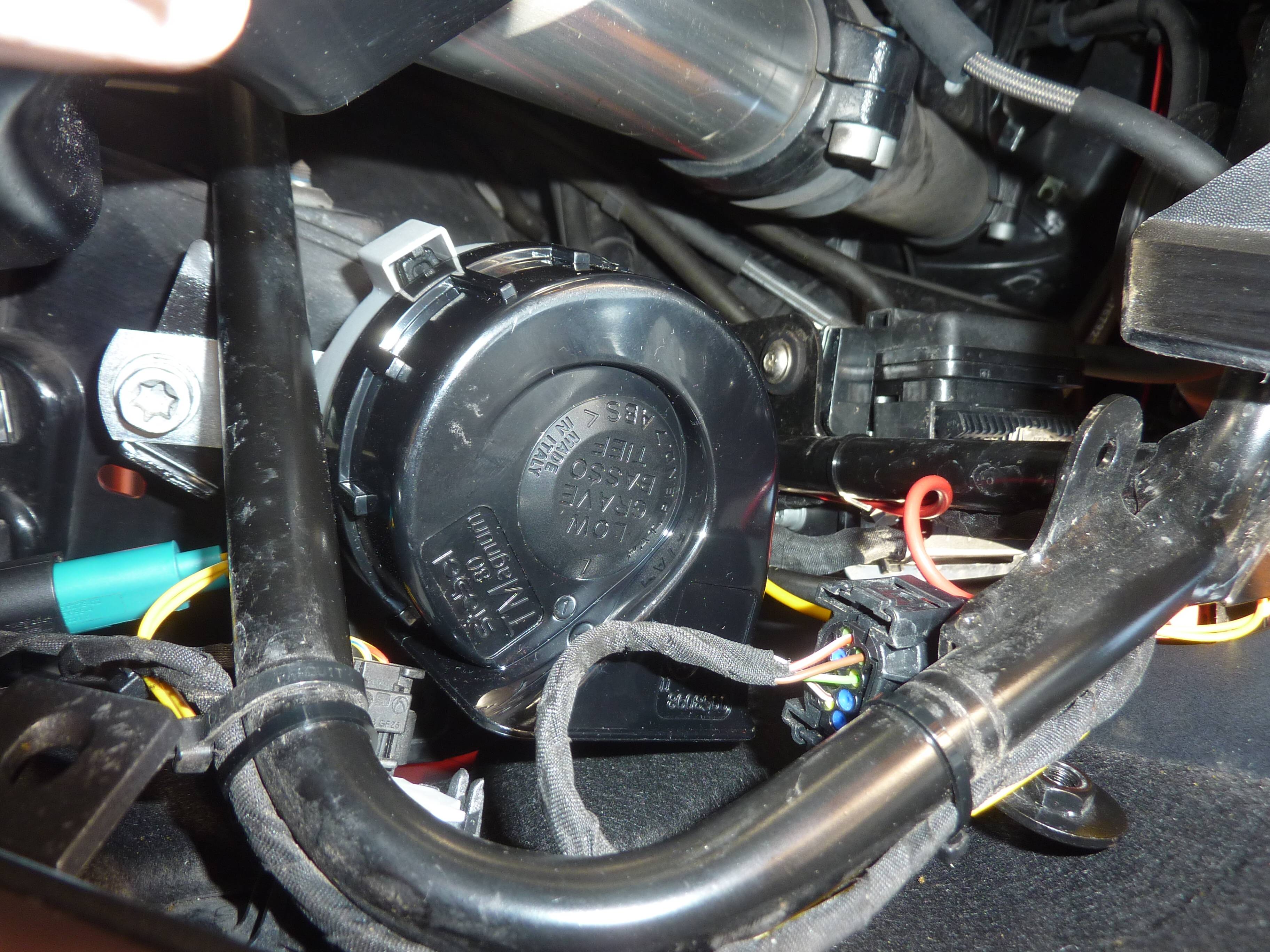

TM80 Montage 3.jpg
silbernen Bleche und Endposition des Horns

Benutzeravatar
Satelismax
Beiträge: 81
Registriert: Sa 13. Jul 2019, 15:36
Postleitzahl: 93080
Motorrad Scooter: BMW C 650 GT

Re: Signalhorn - Hupe

Beitrag von Satelismax » Do 10. Dez 2020, 09:24

Hallo Silizium,

herzlichen Dank für die schnelle und umfassende Antwort. Wenn alle bestellten Teile eingetroffen sind, mache ich mich ans Werk.

Angenehmen Lockdown,Gesundheit und liebe Grüße
Mach das Machbare und lebe dein Leben
Satelismax

Benutzeravatar
R-Harry
Beiträge: 100
Registriert: Fr 26. Jun 2020, 20:41
Postleitzahl: 66538
Motorrad Scooter: C650GT
Wohnort: Neunkirchen

Re: Signalhorn - Hupe

Beitrag von R-Harry » Do 17. Dez 2020, 12:50

Hallo..kann es sein daß die Platzverhältnisse beim GT Bj.12 anders sind als beim GT Bj.16 ?
Habe mir auch eine Stebel TM80/1 Magnum gekauft,genau wie Silizium.Kann die Tröte wenden wie ich will..bekomme sie nicht rein.Das Bild von Silizium sieht auch anders aus wie bei mir.Oder bin ich einfach nur zu blöd um die Hupe ordnungsgemäss unterzubringen? Wer kann mir helfen?
Gruß Harry
Nach über 40 Jahren mit einigen Motorrädern und schönen Urlaubsreisen...jetzt ein Roller ;)
Gruß aus dem Saarland :)

VIN ZZ64675
Bj.2012
EZ.2014

Benutzeravatar
Silizium
Beiträge: 84
Registriert: Mi 24. Jun 2015, 21:14
Postleitzahl: 85649
Motorrad Scooter: C650GT (2016)
Wohnort: Brunnthal

Re: Signalhorn - Hupe

Beitrag von Silizium » Do 17. Dez 2020, 15:12

Hi R-Harry
mit einer Antwort zum Unterschied über den Bauraum vom Model GT Bj.12 vs. GT Bj.16 kann ich nicht dienen.
Wenn du aber noch ein Foto aus einer andern Perspektive brauchst, geb mir einen Hinweis.
Du kannst auch Dein Bild einstellen das den Unterschied verdeutlich, vielleicht kann ich dann einen Tipp abgeben :D

Sonst warte noch ein wenig bis Satelismax die Teile zusammen hat und nogo oder ThumbUP ruft...
Gruß aus München winkG

Benutzeravatar
R-Harry
Beiträge: 100
Registriert: Fr 26. Jun 2020, 20:41
Postleitzahl: 66538
Motorrad Scooter: C650GT
Wohnort: Neunkirchen

Re: Signalhorn - Hupe

Beitrag von R-Harry » Do 17. Dez 2020, 15:21

O.K. danke für deine Antwort,denke ich werde versuchen die Tröte eine Nummer kleiner zu bekommen..die Magnum ist bestimmt dicker als eine andere Stebel TM 80/1

Gruß Harry
Nach über 40 Jahren mit einigen Motorrädern und schönen Urlaubsreisen...jetzt ein Roller ;)
Gruß aus dem Saarland :)

VIN ZZ64675
Bj.2012
EZ.2014

Benutzeravatar
R-Harry
Beiträge: 100
Registriert: Fr 26. Jun 2020, 20:41
Postleitzahl: 66538
Motorrad Scooter: C650GT
Wohnort: Neunkirchen

Re: Signalhorn - Hupe

Beitrag von R-Harry » Mo 28. Dez 2020, 18:19

Hi..habe mir jetzt wie schon geschrieben die Stebel TM80/1 zugelegt..ist nicht so dick wie die Magnum bereitet aber auch Schwierigkeiten sie vernünftig zu montieren..werde es morgen noch einmal probieren..wenn es dann nicht geht kommt die alte Tröte wieder dran.Man kann dann nicht die alte Hupe gegen eine Stebel TM80/1 austauschen bei einem GT Bj.2012..es sei denn es überzeugt mich einer vom Gegenteil..Aber einen Versuch habe ich ja noch..

Gruß Harry
Nach über 40 Jahren mit einigen Motorrädern und schönen Urlaubsreisen...jetzt ein Roller ;)
Gruß aus dem Saarland :)

VIN ZZ64675
Bj.2012
EZ.2014

Benutzeravatar
R-Harry
Beiträge: 100
Registriert: Fr 26. Jun 2020, 20:41
Postleitzahl: 66538
Motorrad Scooter: C650GT
Wohnort: Neunkirchen

Re: Signalhorn - Hupe

Beitrag von R-Harry » Fr 1. Jan 2021, 12:28

Es ist vollbracht..die Hupe ist montiert..
